मध्य क्ल्याम्प र अन्त क्ल्याम्पहरू

इमानदार हुनुहोस्-जब मानिसहरू PV माउन्टिङ प्रणालीहरूको बारेमा कुरा गर्छन्, सबै ध्यान रेलहरू, पोष्टहरू, जगहरूमा जान्छ। तर वास्तवमा सोलार प्यानलहरू राख्ने भागहरू क्ल्याम्पहरू हुन्-मध्य क्ल्याम्प र अन्त क्ल्याम्पamps। Xiamen Honor Energy मा, हामी एउटा कुरा जान्नको लागि यस व्यवसायमा लामो समयदेखि छौं: यदि तपाईंको क्ल्याम्पहरू असफल भएमा, तपाईंको सम्पूर्ण एरे समस्यामा छ।

वास्तवमा मध्य क्ल्याम्पहरू र अन्त क्ल्याम्पहरू के हुन्, र तपाईंलाई किन दुवै चाहिन्छ?

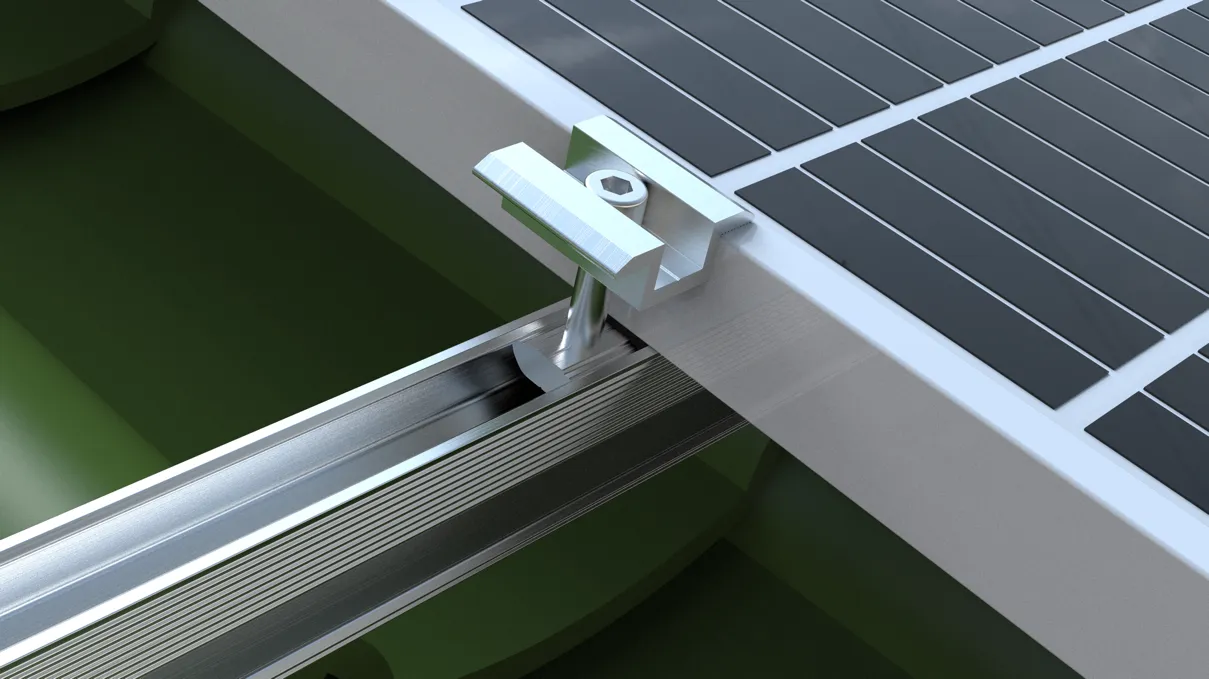

इमानदारीपूर्वक, तिनीहरू दुवैले एउटै मुख्य काम गर्छन्: सौर प्यानलहरू रेलहरूमा समातेर। तर तिनीहरू कहाँ बस्छन् सबै फरक पार्छ। मध्य क्ल्याम्पहरू दुई प्यानलहरू बीचमा जान्छन्।

यसलाई चित्रण गर्नुहोस्—तपाईंले बायाँ र एउटा दायाँ तर्फ एउटा प्यानल पाउनुभएको छ, र मध्य क्ल्याम्प दायाँ ग्यापमा बस्छ, दुबैको किनारलाई एकै समयमा समात्दै। यसले स्पेसिङलाई समान राख्छ, प्यानलहरूलाई पङ्क्तिबद्धताबाट बाहिर निस्कनबाट रोक्छ, र तलको रेलमा सबै चीजहरू लक गर्दछ। प्रत्येक प्यानललाई यी मध्ये दुई चाहिन्छ - प्रत्येक पक्षमा एक। अन्तिम क्ल्याम्पहरू बुकएन्डहरू हुन्। तिनीहरू प्रत्येक पङ्क्तिको एकदम सुरु र अन्त्यमा जान्छन्, केवल पहिलो र अन्तिम प्यानलको बाहिरी किनारा समातेर। तिनीहरूको काम हावाले हिर्काउँदा पूरै पङ्क्तिलाई छेउमा सर्नेबाट जोगाउनु हो। तिनीहरू बिना, प्यानलहरूको त्यो पङ्क्तिले बिस्तारै समयको साथ ढिलो तरिकाले काम गर्नेछ। त्यसोभए सादा सर्तहरूमा: मध्य क्ल्याम्पहरू जडान हुन्छन्, र अन्त क्ल्याम्प्स क्याप। दुबै प्रयोग गर्नुहोस्, वा तपाईंको एरे लामो समय सम्म सँगै रहनेछैन। अन्तिम क्ल्याम्पहरू (जसलाई साइड क्ल्याम्प वा एज क्ल्याम्पहरू पनि भनिन्छ) प्यानलहरूको प्रत्येक पङ्क्तिको बाहिरी किनारहरूमा स्थापना गरिन्छ। प्रत्येक छेउको क्ल्याम्पले केवल एउटा मोड्युलको बाहिरी किनारा समात्छ, यसले "क्याप" को रूपमा कार्य गर्दै सम्पूर्ण पङ्क्तिलाई बलियो हावा वा कम्पन अन्तर्गत छेउमा सार्नबाट रोक्नको लागि। अन्तिम क्ल्याम्पहरूलाई मध्य क्ल्याम्पहरू भन्दा बढी सावधानीपूर्वक डिजाइन चाहिन्छ किनभने तिनीहरूले केवल एउटा प्यानललाई समात्छन् — लोड अन्तर्गत, तिनीहरू राम्ररी इन्जिनियर नभएको खण्डमा फ्रेमलाई घुमाउन वा चिप्लन्छन्। सरल शब्दहरूमा: मध्य क्ल्याम्पहरूले प्यानलहरू बीचको जडानहरू ह्यान्डल गर्छन्, र अन्तिम क्ल्याम्पहरूले किनारहरू ह्यान्डल गर्छन्। व्यक्तिगत प्यानलहरूको पङ्क्तिलाई एकल, ठोस संरचनामा परिणत गर्न तपाईंले दुवैलाई आवश्यक पर्दछ।

निर्दिष्टीकरणहरू

बजारमा धेरै प्यानलहरूसँग मिल्दो हाम्रो मध्य क्ल्याम्पहरू र अन्तिम क्ल्याम्पहरू अधिकतम अनुकूलताको लागि डिजाइन गरिएका छन्। मेनस्ट्रीम PV मोड्युलहरूमा 30mm देखि 50mm सम्मको फ्रेम मोटाई हुन्छ, र हाम्रा उत्पादनहरूले ती सबैलाई कभर गर्दछ। मानक मध्य क्ल्याम्प आकारहरू (मोड्युल मोटाई): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm मानक अन्त क्ल्याम्प आकारहरू (मोड्युल फ्रेम उचाइ): 35mm / 40mm / 45mm / 50mm क्ल्याम्प लम्बाइ: मानक 40mm, 50mm, 60mm उपलब्ध कस्टम लम्बाइ। प्यानल स्पेसिङ (मध्य क्ल्याम्प): 20mm, 26mm, 28mm, आदि। हामी समायोज्य मिड क्ल्याम्पहरू र समायोज्य अन्त क्ल्याम्पहरू पनि प्रस्ताव गर्दछौं जसले 30/34/38/42mm वा 35/40/45/50mm एकल मोडेलमा कभर गर्दछ। तपाईंको गोदाममा कम SKUs, काम साइटमा कम टाउको दुखाइ।

सामग्री र समाप्त

एल्युमिनियम बडी, स्टेनलेस स्टील हार्डवेयर क्ल्याम्पहरू घरबाहिर बस्छन्, घाम, वर्षा र तापक्रममा वर्षैपिच्छे परिवर्तन हुन्छ। यदि सामग्री सही छैन भने, तिनीहरू तीन देखि पाँच वर्षमा खिया हुनेछन्। हाम्रा मध्य क्ल्याम्पहरू र अन्तिम क्ल्याम्पहरू एल्युमिनियम मिश्र धातु 6063-T5 बाट बनेका छन् - PV माउन्टिङ उद्योगमा सबैभन्दा प्रमाणित र व्यापक रूपमा प्रयोग गरिएको एल्युमिनियम ग्रेड। यसले उच्च तन्य शक्ति, कम तौल र उत्कृष्ट जंग प्रतिरोध प्रदान गर्दछ, बाहिरी वातावरणमा 20-25 वर्षको सेवा जीवनको साथ। सतह उपचार एनोडाइज गरिएको छ - प्राकृतिक चाँदी वा स्पष्ट फिनिश, 8-10 माइक्रोन को अक्साइड फिल्म मोटाई संग। यो पातलो फिल्मले नाटकीय रूपमा जंग प्रतिरोध सुधार गर्दछ। कालो एनोडाइज्ड वा इलेक्ट्रोफोरेटिक कोटिंग विशेष आवश्यकताहरूको लागि पनि उपलब्ध छ। हार्डवेयर स्टेनलेस स्टील 304 वा 316 हो - बोल्ट र नटहरू जुन एल्युमिनियमका भागहरू अझै राम्रो अवस्थामा हुँदा खिया लाग्दैन। एन्टि-स्लिप प्याडहरू EPDM रबर (ethylene propylene diene monomer) बाट बनेको हुन्छ, क्ल्याम्प र मोड्युल फ्रेमको बीचमा राखिन्छ। यी प्याडहरूले दुईवटा उद्देश्यहरू पूरा गर्छन्: तिनीहरूले हावाको भार अन्तर्गत प्यानल आन्दोलनलाई रोक्न घर्षण बढाउँछन्, र तिनीहरूले एल्युमिनियम फ्रेमलाई स्क्र्याच गर्न वा विकृत हुनबाट जोगिन क्ल्याम्पिङ बललाई कुशन गर्छन्। EPDM रबर UV-प्रतिरोधी र उमेर-प्रतिरोधी छ, विश्वसनीय रूपमा -40°C देखि 80°C सम्म प्रदर्शन गर्दछ।

हामी कस्तो प्रकारको प्रस्ताव गर्छौं?

तपाईंले मध्य क्ल्याम्पहरू र अन्तिम क्ल्याम्पहरू धेरै सीधा छन् भन्ने सोच्नुहुनेछ - र तिनीहरू प्रायः हुन्। तर वर्षौंको दौडान, हामीले सिकेका छौं कि एक आकार निश्चित रूपमा सबै फिट हुँदैन। बिभिन्न परियोजनाहरू, फरक प्यानलहरू, फरक साइट सर्तहरू - तिनीहरू सबैले अलि फरक कुराको लागि सोध्छन्। त्यसोभए हामीले स्टकमा राखेका कुराहरू यहाँ छन्: मानक मध्य क्ल्याम्पहरू - यी तपाइँका कार्य घोडाहरू हुन्। तिनीहरू परम्परागत फ्रेम गरिएको क्रिस्टलीय सिलिकन प्यानलहरू फिट हुन्छन्, जुन प्रकार तपाईंले त्यहाँ 90% परियोजनाहरूमा देख्नुहुन्छ। 30mm देखि 50mm सम्म मोड्युल मोटाई संग उपयुक्त। केहि फैंसी छैन, केवल ठोस र भरपर्दो। मानक अन्त clamps - समान विचार, तर बाहिरी किनाराहरूको लागि। समान मोटाई दायरा, उही सीधा स्थापना। उनीहरूले जे गर्नुपर्छ त्यही गर्छन् र राम्रोसँग गर्छन्।

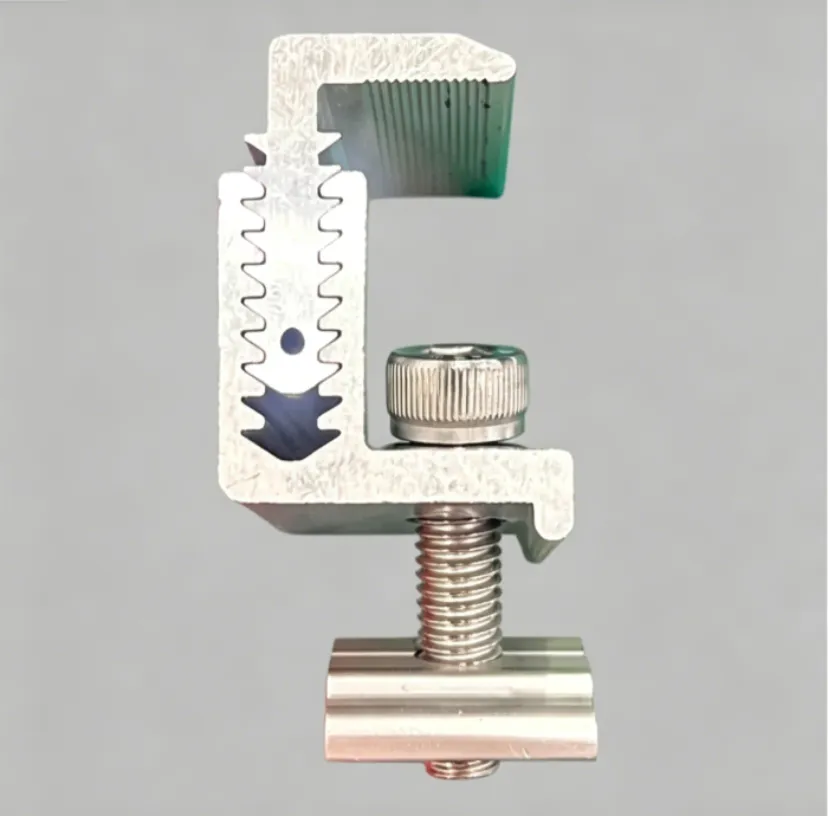

समायोज्य मध्य clamps

यहाँ चीजहरू चतुर हुन्छन्। एउटा एकल क्ल्याम्पले धेरै मोटाईहरू कभर गर्दछ — या त 30/34/38/42 मिमी वा एउटा मोडेलमा 35/40/45/50 मिमी। तपाईलाई कुन मोटाई चाहिन्छ भन्ने अनुमान नगर्नुहोस्, चार फरक कामका लागि चार फरक भागहरू भण्डारण गर्नु पर्दैन। एउटा बक्स समात्नुहोस् र तपाईं धेरै परिदृश्यहरूको लागि कभर हुनुहुन्छ। समायोज्य अन्त क्ल्याम्पहरू - समान समायोज्य अवधारणा, तर किनारा स्थितिहरूको लागि। तपाइँको पङ्क्ति को छेउ मा समान लचिलोपन दिन्छ। पातलो फिल्म मध्य र अन्त क्ल्याम्पहरू - यी एक विशेषता को एक बिट हो। पातलो फिल्म मोड्युलहरू मानक क्रिस्टलीय प्यानलहरू भन्दा धेरै पातलो हुन्छन् - हामी 5 देखि 7.7 मिमी कुरा गर्दैछौं। नियमित क्ल्याम्पहरूले तिनीहरूलाई राम्ररी समात्ने छैन। त्यसैले हामी एउटा साँघुरो जबडा प्रोफाइलको साथ समर्पित बनाउँछौं, विशेष गरी किनारहरूलाई हानी नगरी पातलो फिलिम प्यानलहरू सुरक्षित रूपमा समात्न डिजाइन गरिएको। त्यो हाम्रो लाइनअप हो। यदि तपाइँलाई यी मानक प्रस्तावहरू बाहिर केहि चाहिन्छ भने - एक गैर-मानक मोटाई, एक विशेष लम्बाइ, एक विशेष समाप्त - हामी अनुकूलन रन पनि गर्न सक्छौं।

स्थापना

सरल, छिटो, कुनै ड्रिलिंग आवश्यक छैन क्ल्याम्प स्थापना सीधा छ - प्यानलहरूमा आफैं ड्रिलिङ छैन। मानक प्रक्रिया: समर्थन संरचनामा रेलहरू (U- च्यानल, C- च्यानल, वा एल्युमिनियम रेलहरू) माउन्ट गर्नुहोस्, PV प्यानलहरू माथि राख्नुहोस्, छेउछाउको प्यानलहरू र बाहिरी किनारहरूमा अन्तिम क्ल्याम्पहरू बीचको मध्य क्ल्याम्पहरू राख्नुहोस्, त्यसपछि बोल्टहरू कस्नुहोस्। प्रत्येक मोड्युललाई दुईवटा मध्य क्ल्याम्पहरू चाहिन्छ, र प्रत्येक पङ्क्तिलाई दुईवटा अन्त क्ल्याम्पहरू चाहिन्छ। मोड्युल मोटाई र साइट अवस्थाहरूमा निर्भर गर्दै, सिफारिस गरिएको कडा टर्क 8-15 N·m हो। धेरै ढीला, र प्यानलहरू हावामा सर्नेछ; धेरै तंग छ, र तपाइँ मोड्युल फ्रेमलाई नोक्सान गर्ने जोखिममा हुनुहुन्छ। विस्तृत टोक़ सिफारिसहरू प्रत्येक ढुवानी संग समावेश छन्।

अनुप्रयोगहरू

रूफटपदेखि ग्राउन्ड माउन्टसम्म, कारपोर्टहरूदेखि BIPV मिड-क्ल्याम्पहरू र अन्तिम क्ल्याम्पहरू लगभग हरेक प्रकारको PV स्थापनामा प्रयोग गरिन्छ। वितरित रूफटप PV: नालीदार स्टीलको छाना, समतल कंक्रीटको छाना, टाइल गरिएको ढलानका छानाहरू-रेलहरूमा सुरक्षित प्यानलहरू क्ल्याम्पहरू। ग्राउन्ड-माउन्ट गरिएको सोलार फार्महरू: मध्य र अन्तिम क्ल्याम्पहरूसँग प्यानलद्वारा जोडिएका हजारौं प्यानलहरू। कारपोर्टहरूको बारेमा के हो? एउटै कथा—प्यानलहरू कारपोर्ट संरचनामा जान्छन्, र क्ल्याम्पहरूले तिनीहरूले सधैं गर्ने जस्तै गर्छ: सबै कुरालाई बलियो समात्नुहोस्।

BIPV अलि फरक छ किनभने प्यानलहरू वास्तवमा भवनको भाग हुन्। तर के अनुमान? तपाईं अझै पनि clamps आवश्यक छ। तिनीहरू वैकल्पिक छैनन्।

र इमानदारीपूर्वक, यदि तपाइँ सिंगल-ग्लास वा डबल-ग्लास मोड्युलहरू प्रयोग गर्दै हुनुहुन्छ भने यसले कुनै फरक पर्दैन, फ्ल्याट-ले वा झुकाव-मिड-क्ल्याम्पहरू र एन्ड-क्ल्याम्पहरू ग्लु हुन् जसले सम्पूर्ण एरेलाई खस्नबाट बचाउँछ। तिनीहरू बिना, तपाईंसँग खुल्ला प्यानलहरूको थुप्रो बाहेक केही छैन।

किन हाम्रो उत्पादनहरू छान्नुहोस्?

हामी यसलाई सुगरकोट गर्दैनौं — Xiamen Honor Energy वर्षौंदेखि PV माउन्टिंग व्यवसायमा रहेको छ। हामीलाई थाहा छ कि सौर्य स्थापनामा चीजहरू कहाँ गल्ती हुन्छन्। क्ल्याम्पहरू साना हुन सक्छन्, तर तिनीहरू मानिसहरूले अपेक्षा गरेभन्दा धेरै पटक असफल हुन्छन्। खुकुलो स्क्रू, पुरानो रबर, लगाएको एनोडाइज्ड कोटिंग—यी विवरणहरू मध्ये कुनै एकले सम्पूर्ण एरेको सुरक्षामा सम्झौता गर्न सक्छ। यसैले हामी सामग्रीहरूमा कुनाहरू काट्दैनौं: 6063-T5 एल्युमिनियम, 304 स्टेनलेस स्टील, र EPDM रबर—सबै प्रमाणित, उद्योग-मानक समाधानहरू। उचित एनोडाइजिङ भनेको समस्या बिनाको 20 वर्षको बाहिरी सेवा हो। हाम्रा निर्दिष्टीकरणहरूले बजारमा रहेका धेरैजसो प्यानलहरूलाई कभर गर्दछ - ३० मिमी देखि ५० मिमी मोटाई, मूलतः सबै कभर हुन्छन्। र यदि तपाईंलाई अनुकूलन आकारहरू चाहिन्छ भने, हामी त्यो पनि गर्न सक्छौं। क्ल्याम्पहरू साना छन्। तर तिनीहरूलाई कम नठान्नुहोस्। यदि तपाईंलाई भरपर्दो क्ल्याम्पहरू चाहिन्छ जसले तपाईंलाई निराश पार्दैन, सम्पर्क गर्नुहोस्।
