सौर्य माउन्टिंग एल-फुट

हामी वर्षौंदेखि सोलार माउन्टिङ व्यवसायमा छौं, र यहाँ Xiamen Honor Energy मा। सोलार माउन्टिङ एल-फुटको सतहलाई अक्सिडेशन प्रतिरोध र बाहिरी स्थायित्व सुधार गर्न एनोडाइजिङद्वारा उपचार गरिन्छ। यसको कम्प्याक्ट L-आकारको संरचनाको साथ, PV L फुटले सौर्य रेल र समर्थन संरचनाहरू बीच एक स्थिर जडान प्रदान गर्दछ। यो 41×41 mm र 41 × 62 mm प्रोफाइलहरू सहित साझा सौर्य माउन्टिङ रेलहरूसँग उपयुक्त छ, र धातुको छत प्रणाली, कंक्रीट छत स्थापनाहरू, र ग्राउन्ड-माउन्ट गरिएको सौर्य माउन्टिङ संरचनाहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

सौर्य माउन्टिंग एल फुट संरचना

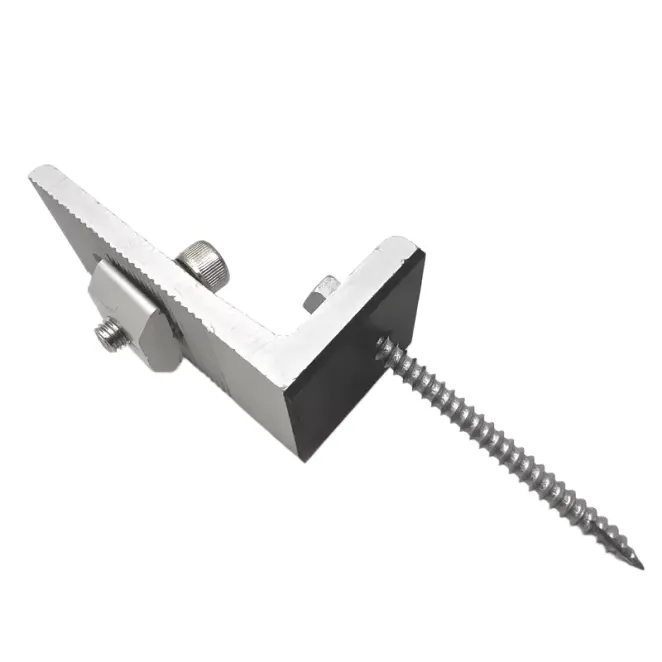

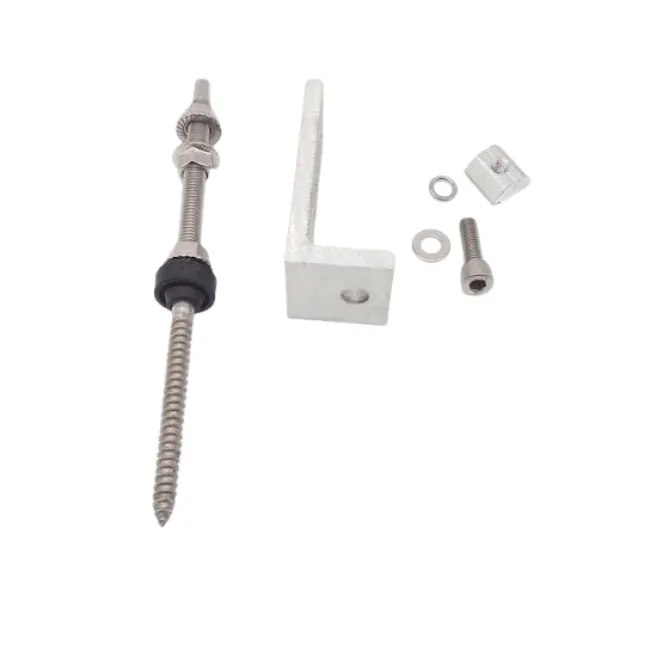

PV L फुट एक दायाँ-कोण कोष्ठक हो जुन सौर्य माउन्टिङ प्रणालीहरूमा फोटोभोल्टिक रेलहरूलाई समर्थन गर्ने संरचनाहरूसँग जडान गर्न प्रयोग गरिन्छ। यसले सौर्य मोड्युलहरू र रेलहरूबाट छत वा आधारमा मेकानिकल भारहरू स्थानान्तरण गर्दछ।

सामान्य लोड मार्ग हो:

सौर्य मोड्युल → रेल → एल फुट → छानाको संरचना / आधार

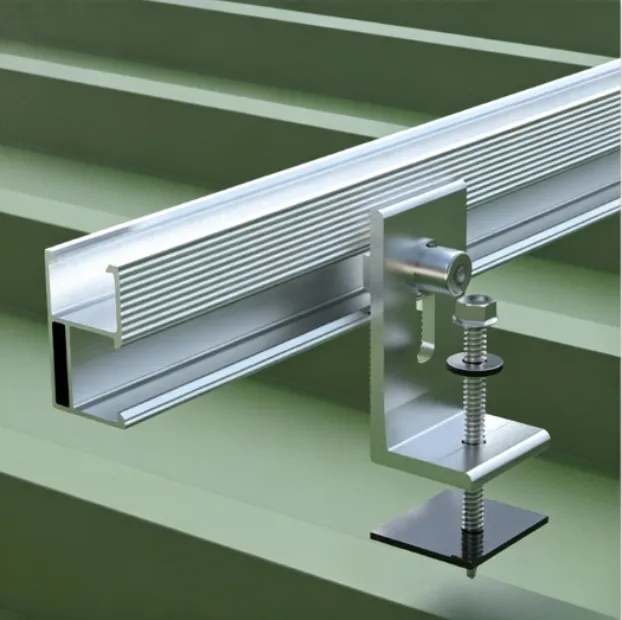

तेर्सो आधार समर्थन सतहमा तय गरिएको छ, जबकि ठाडो खण्ड बोल्ट मार्फत सौर रेलसँग जडान हुन्छ। स्लटेड डिजाइनले स्थापनाको समयमा स्थिति समायोजन गर्न, रेल पङ्क्तिबद्धता र विभिन्न छत अवस्थाहरूसँग अनुकूलता सुधार गर्न अनुमति दिन्छ।

सामाग्री र सतह उपचार

6005-T5 एल्युमिनियम मिश्र धातु

सौर्य माउन्टिङ एल फीटहरू मुख्यतया ६००५-टी५ एल्युमिनियम मिश्रबाट निर्मित हुन्छन्, जसले बल, हल्का तौल डिजाइन र जंग प्रतिरोधको सन्तुलन प्रदान गर्दछ।

एनोडाइज्ड सतहले एक सुरक्षात्मक अक्साइड तह बनाउँछ जसले नमी, ओक्सीकरण, र बाहिरी वातावरणीय जोखिम विरुद्ध प्रतिरोध सुधार गर्दछ। तटीय वा अत्यधिक संक्षारक वातावरणमा अनुप्रयोगहरूको लागि, परियोजना आवश्यकताहरू अनुसार स्टेनलेस स्टील विकल्पहरू चयन गर्न सकिन्छ।

उत्पादन सुविधाहरू

समायोज्य जडान डिजाइन

एकीकृत स्लट डिजाइनले L फुट र सौर्य रेल बीच लचिलो स्थितिलाई अनुमति दिन्छ, विभिन्न माउन्टिंग संरचनाहरूमा पङ्क्तिबद्धता कायम राख्न मद्दत गर्दछ।

हल्का एल्युमिनियम निर्माण

फोटोभोल्टिक माउन्टिंग अनुप्रयोगहरूको लागि आवश्यक मेकानिकल बल कायम राख्दा एल्युमिनियम मिश्र धातु संरचनाले घटक वजन घटाउँछ। यसले यसलाई ठूला-ठूला सौर्य परियोजनाहरूको लागि उपयुक्त बनाउँछ जहाँ कम्पोनेन्टको वजन र स्थापना दक्षता महत्त्वपूर्ण विचारहरू हुन्।

रेल अनुकूलता

सौर्य माउन्टिङ एल फीटहरू सामान्यतया प्रयोग हुने PV रेल प्रोफाइलहरूसँग मिल्दोजुल्दो छन्, जसमा:

· ४१×४१ मिमी आल्मुनियम रेलहरू

· ४१×६२ मिमी एल्युमिनियम रेलहरू

· अनुकूलित रेल प्रणाली

प्रदर्शन विशेषताहरू

संरचनात्मक लोड समर्थन

सौर्य माउन्टिङ एल फुटको लोड प्रदर्शन सामग्रीको ग्रेड, मोटाई, आयाम, फिक्सिङ विधि, र प्रणाली डिजाइनमा निर्भर गर्दछ।

L फीट ​​प्रयोग गर्ने सामान्य PV माउन्टिङ प्रणालीहरू 60 m/s सम्म हावाको गति र 1.4-1.5 kN/m² वरिपरि हिउँ भार भएका अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। वास्तविक प्रदर्शन परियोजना-विशिष्ट संरचनात्मक गणना र वातावरणीय अवस्थाहरूमा निर्भर गर्दछ।

जंग प्रतिरोध

एनोडाइज्ड एल्युमिनियम र स्टेनलेस स्टील फास्टनरहरूको संयोजनले दीर्घकालीन आउटडोर फोटोभोल्टिक अनुप्रयोगहरूको लागि जंग प्रतिरोध प्रदान गर्दछ। उचित सामग्री चयनले वातावरणीय जोखिम र धातु अनुकूलता मुद्दाहरूको कारणले गर्दा हुने क्षरण जोखिमहरू कम गर्न मद्दत गर्दछ।

निर्माण प्रक्रिया

सोलार माउन्टिङ एल फीट स्ट्याम्पिङ, एक्स्ट्रुजन प्रोसेसिङ र सीएनसी मेसिनिङलगायत प्रक्रियाहरू मार्फत उत्पादन गरिन्छ।

मानक उच्च-भोल्युम उत्पादनको लागि, मुद्रांकनले निरन्तर आयाम र कुशल निर्माण प्रदान गर्दछ। सीएनसी मेसिनिंग अनुकूलित डिजाइन, विशेष आयाम, र कम मात्रा आवश्यकताहरु को लागी प्रयोग गरिन्छ।

उत्पादन गुणस्तरमा केन्द्रित छ:

· आयामिक शुद्धता

· स्लट र प्वाल परिशुद्धता

· सतह उपचार स्थिरता

· संरचनात्मक अखण्डता

एनोडाइजिंग प्रक्रियाले कठोरता, जंग प्रतिरोध, र मौसम प्रतिरोध बढाएर एल्युमिनियम घटकहरूको सतह प्रदर्शन सुधार गर्दछ।

अनुप्रयोगहरू

धातु छत सौर प्रणाली

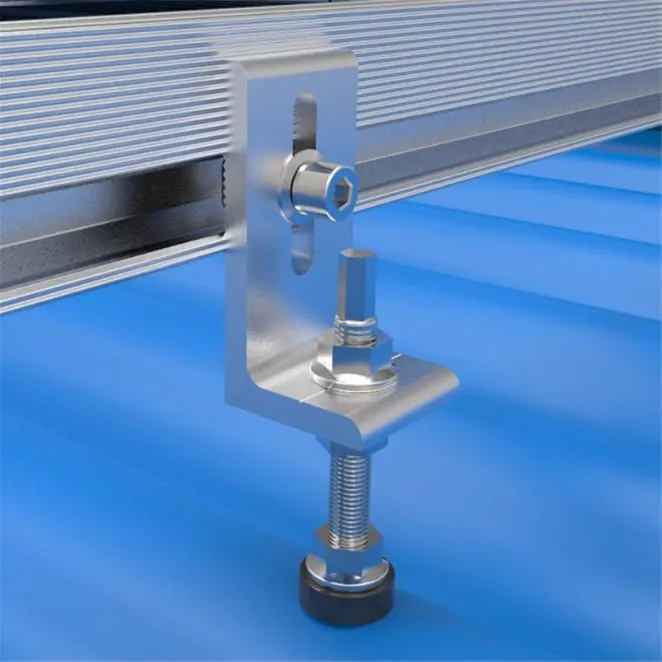

सौर्य माउन्टिङ एल फीटहरू ट्रपेजोइडल र नालीदार धातुको छतहरूमा व्यापक रूपमा प्रयोग गरिन्छ। तिनीहरूको कम्प्याक्ट संरचनाले PV रेलहरूलाई उपयुक्त फास्टनरहरू प्रयोग गरेर छत समर्थन संरचनाहरूमा सीधा जडान गर्न अनुमति दिन्छ।

स्थायी सीम छत प्रणाली

खडा सीम छतहरूको लागि, छानाको सतहमा सीधा प्रवेश नगरी रेल जडान प्रदान गर्न L फीटहरू छत क्ल्याम्पहरूसँग जोड्न सकिन्छ।

कंक्रीट छत प्रणाली

कंक्रीटको छानामा, PV रेलहरू जडान गर्न र सौर्य मोड्युलहरू समर्थन गर्न उपयुक्त माउन्टिङ बेस वा एंकरहरूसँग L फीटहरू स्थापना गर्न सकिन्छ।

ग्राउन्ड-माउन्ट सौर संरचनाहरू

सोलार माउन्टिङ एल-फुटलाई ग्राउन्ड-माउन्ट गरिएको सौर्य प्रणालीहरूमा पनि प्रयोग गर्न सकिन्छ जहाँ समायोज्य रेल जडानहरू र कम्प्याक्ट माउन्टिङ कम्पोनेन्टहरू आवश्यक हुन्छन्।

सौर्य माउन्टिंग एल-फिट कसरी चयन गर्ने

सामग्री चयन

मानक फोटोभोल्टिक अनुप्रयोगहरूको लागि, एनोडाइज्ड उपचारको साथ 6005-T5 एल्युमिनियम मिश्र सामान्यतया यसको बल-देखि-तौल अनुपात र जंग प्रतिरोधको कारण चयन गरिन्छ।

तटीय क्षेत्रहरू, औद्योगिक वातावरणहरू, वा उच्च जंगको जोखिम भएका स्थानहरू, स्टेनलेस स्टील वा अन्य जंग-प्रतिरोधी सामग्रीहरू चयन गर्न सकिन्छ।

मोटाई चयन

अन्तिम मोटाई प्रणाली लोड आवश्यकताहरू, छत अवस्था, र माउन्टिंग डिजाइन अनुसार चयन गर्नुपर्छ।

आयाम चयन

एल फुट आयामहरू सौर्य रेल प्रणाली र स्थापना संरचनासँग मिल्नुपर्छ। महत्त्वपूर्ण प्यारामिटरहरूमा आधार आकार, ठाडो उचाइ, स्लट स्थिति, र माउन्टिंग प्वाल डिजाइन समावेश छ।

अनुकूलित आयामहरू विभिन्न सौर माउन्टिंग संरचनाहरू अनुसार विकास गर्न सकिन्छ।

द्रुत चयन गाइड

FAQ

Q1। सौर्य माउन्टिङ एल फुट भनेको के हो?

सोलार माउन्टिङ एल फुट भनेको एल आकारको एल्युमिनियम कोष्ठक हो जुन छानाको संरचना वा माउन्टिङ फाउन्डेसनहरूसँग PV रेलहरू जडान गर्न प्रयोग गरिन्छ। यो सौर्य माउन्टिङ प्रणालीहरूमा एक प्रमुख जडान घटकको रूपमा कार्य गर्दछ।

Q2। PV L खुट्टाको लागि कुन सामग्री प्रयोग गरिन्छ?

धेरैजसो PV L फीटहरू 6005-T5 एल्युमिनियम मिश्रबाट बनेका हुन्छन् किनभने यसको यान्त्रिक बल, हल्का तौल गुणहरू, र क्षरण प्रतिरोध।

Q3। L खुट्टा कहाँ प्रयोग गरिन्छ?

सोलार माउन्टिङ एल-फुट सामान्यतया धातुको छाना प्रणाली, कंक्रीटको छत सौर्य स्थापना, ग्राउन्ड-माउन्ट गरिएको PV संरचना र व्यावसायिक फोटोभोल्टिक परियोजनाहरूमा प्रयोग गरिन्छ।

Q4। के सौर्य माउन्टिंग एल फीट अनुकूलित गर्न सकिन्छ?

हो। आयाम, मोटाई, स्लट डिजाइन, सतह उपचार, र जडान विधिहरू विभिन्न सौर माउन्टिंग संरचना अनुसार अनुकूलित गर्न सकिन्छ।

Q5। एल्युमिनियम एल फीटको अपेक्षित सेवा जीवन के हो?

उपयुक्त सामग्री, सतह उपचार, र उपयुक्त माउन्टिङ कम्पोनेन्टहरूसँग राम्ररी चयन गर्दा, एनोडाइज्ड एल्युमिनियम एल फीटले फोटोभोल्टिक प्रणालीहरूको दीर्घकालीन सञ्चालन आवश्यकताहरू पूरा गर्न सक्छ।

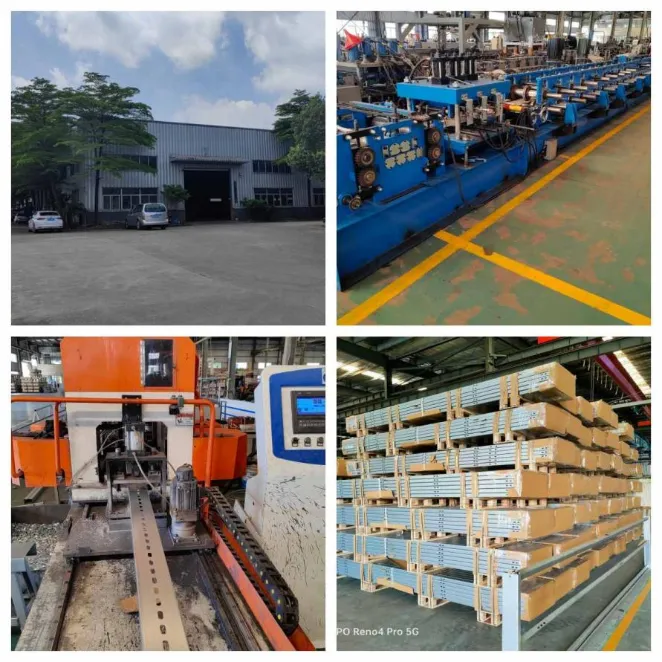

कारखाना र गुणस्तर नियन्त्रण

Xiamen Honor Energy ले कच्चा मालको निरीक्षण, निर्माण वा मेसिनिङ, सतहको उपचार, र अन्तिम गुणस्तर प्रमाणिकरण लगायत नियन्त्रित उत्पादन प्रक्रियाहरू मार्फत सौर्य माउन्ट गर्ने सामानहरू उत्पादन गर्छ।

गुणस्तर नियन्त्रण सामग्री स्थिरता, आयामी शुद्धता, सतह उपचार गुणस्तर, र उत्पादन प्रदर्शन मा केन्द्रित छ।

प्याकेजिङ विकल्पहरूमा ढुवानीको समयमा कम्पोनेन्टहरू सुरक्षित गर्न काठको प्यालेटहरू र स्टील प्यालेटहरू निर्यात गर्ने समावेश छ।

प्रमाणपत्रहरू

Xiamen Honor Energy ले सोलार माउन्टिङ कम्पोनेन्ट उत्पादनका लागि गुणस्तर व्यवस्थापन मापदण्डहरू पछ्याउँछ, जसमा:

· ISO 9001 गुणस्तर व्यवस्थापन प्रणाली

· CE-सम्बन्धित अनुपालन आवश्यकताहरू

· JIS मानक सन्दर्भहरू
